JH2筒式结构接线端子组合接线端子
关注次数：

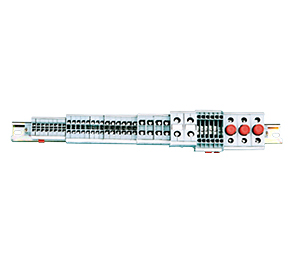

JH2筒式结构接线端子

概述
JH2筒式结构组合型接线端子采用热塑性PBT绝缘材料，金属件压线技术采用筒式方框导电片压接技术，G 型导轨安装，额定工作电压交流 660V、供 0.5~35mm2 软硬导线的过渡连接之用。产品设计合理，通用及特殊型结构齐全、是目前工矿通讯设备控制中选用的较多型号之一。

型号规格	外形尺寸mm				连接导线范围 mm2	额定电流 A	接线螺钉	配用端头	备注
型号规格	B	H	厚	外形图	连接导线范围 mm2	额定电流 A	接线螺钉	配用端头	备注
JH2-1.5	42	52	5.5	1	0.75-1-1.5	17.5	M2.5	TG1-0.75 TG1-1 TG1-1.5 H-0.75 H-1 、H-1.5	JH2-2.5RD 熔体为gG1 型额定电流有2、4、6、8、10、12、16 和20A分断能力50KA。
JH2-1.5L	42	52	5.5	2
JH2-1.5H	46	52	5.5	4
JH2-1.5G	33	51	1.5	12
JH2-2.5	50	53	6	1	1-1.5-2.5	24	M3	TG1-1 TG1-1.5 TG1-2.5 H-1 H-1.5 H-2.5
JH2-2.5L	50	53		3
JH2-2.5S	66	77		5
JH2-2.5SL	73	77		6
JH2-2.5LX	50	52		9
JH2-2.5K	59	62	7.5	7
JH2-2.5RD	60	67	18	8
JH2-2.5G	41	52	1.5	12
JH2-2.5KG	59	52	1.5
JH2-2.5SG	61	62	1.5
JH2-2.5SLG	63	62	1.5
JH2-2.5LXG	35	52	1.5
JH2-6	50	57	5	1	2.5-4-6	41	M4	TG1-2.5 H-2.5 TG1-4 H-4 TG1-6 H-6
JH2-6SL	77	84	5	6	2.5-4-6	41	M4	TG1-2.5 H-2.5 TG1-4 H-4 TG1-6 H-6
JH2-6G	41	56	2	12
JH2-6SLG	72	71	2	12
JH2-16	52	65	11.5	1	6-10-16	76	M5	TG1-6 H-16 H-6.0 H-10
JH2-16JD	48	58	15	10	6-10-16	76	M5	TG1-6 H-16 H-6.0 H-10
JH2-16G	43	64	2	12
JH2-35	58	76	17	1	16-25-35	125	M6	H-16-25-35
JH2-B	43	58	15	11
